Máy EDM dây: Loại, Nguyên tắc làm việc và Hướng dẫn lựa chọn

Máy EDM dây : Câu trả lời trực tiếp cho các câu hỏi thông thường của người mua

Đối với các xưởng đánh giá thiết bị cắt chính xác, câu trả lời ngắn gọn là: a dây EDM Máy sử dụng dây kim loại được cấp điện liên tục làm điện cực để ăn mòn vật liệu dẫn điện thông qua sự phóng điện được kiểm soát, cho phép cắt các cấu hình phức tạp, dung sai chặt chẽ và vật liệu cứng mà không cần tiếp xúc cơ học trực tiếp. Người mua đang nghiên cứu dây edm Quá trình xử lý thường chọn giữa ba loại máy rộng: EDM dây tốc độ trung bình, EDM dây tốc độ cao (qua lại) và EDM dây côn lớn, mỗi loại phù hợp với sự kết hợp khác nhau về độ dày, góc côn và yêu cầu hoàn thiện bề mặt. Một dây máy edm hệ thống thường được chọn dựa trên hình dạng bộ phận, vật liệu được cắt và số đường chuyền cần thiết để đạt được độ hoàn thiện mục tiêu, thay vì dựa trên một thông số kỹ thuật chung duy nhất.

Bài viết này giới thiệu các loại máy EDM dây phổ biến, cách chúng được cấu trúc bên trong, mỗi loại có xu hướng phù hợp nhất, hiệu suất tương đối của chúng so sánh như thế nào theo một số tiêu chí và việc bảo trì liên tục thường bao gồm những gì. Hướng dẫn lựa chọn thực tế được bao gồm xuyên suốt, cùng với bảng so sánh và một số hình ảnh trực quan hóa dữ liệu tóm tắt vị trí tương đối của từng loại máy.

• Gia công dây EDM là một quá trình không tiếp xúc dựa vào sự xói mòn của tia lửa hơn là lực cắt
• Máy EDM dây tốc độ trung bình được sử dụng rộng rãi cho công cụ chung và gia công khuôn
• Máy EDM dây tốc độ cao (qua lại) rất phổ biến khi việc tái sử dụng dây và hiệu quả chi phí là vấn đề quan trọng
• Máy EDM dây côn lớn giải quyết các bộ phận cần cắt góc đáng kể

Việc lựa chọn trong số các loại máy EDM dây phụ thuộc ít hơn vào thương hiệu mà phụ thuộc nhiều hơn vào khả năng phù hợp của máy để độ dày phôi, góc côn yêu cầu và dung sai hoàn thiện cho các bộ phận thực sự được sản xuất.

Các loại máy EDM dây phổ biến và đặc điểm của chúng

Máy EDM dây tốc độ trung bình

Máy EDM dây tốc độ trung bình, đôi khi được mô tả là máy di chuyển dây qua lại cải tiến, chạy dây qua lại trên phôi trong khi áp dụng nhiều đường cắt để dần dần tinh chỉnh bề mặt cắt. Danh mục này thường là điểm khởi đầu mặc định cho các cửa hàng dụng cụ và khuôn vì nó cân bằng tốc độ cắt, độ hoàn thiện bề mặt và chi phí thiết bị một cách hợp lý trên nhiều hình dạng bộ phận. Dây thường làm từ molypden và được tái sử dụng qua nhiều đường chuyền, điều mà các cửa hàng thường xem là một cách quản lý thiết thực. dây edm tiêu thụ mà không làm giảm chất lượng hoàn thiện ở lần cắt tỉa cuối cùng.

Máy EDM dây tốc độ cao (chuyển động qua lại)

Máy EDM dây tốc độ cao chia sẻ nguyên lý cấp dây qua lại nhưng thường được cấu hình để có năng suất cắt thô nhanh hơn, thường phải trả giá bằng độ bóng bề mặt so với thiết lập tốc độ trung bình được cắt tỉa kỹ lưỡng. Những máy này có xu hướng phù hợp với môi trường sản xuất nơi thời gian chu kỳ quan trọng hơn việc đạt được bề mặt tốt nhất có thể và nơi các hoạt động hoàn thiện tiếp theo có thể đã là một phần của quy trình làm việc. Bởi vì dây di chuyển qua lại nên một ống cuộn có thể được sử dụng trên nhiều bộ phận, điều này thường được coi là một yếu tố chi phí thực tế khi cân nhắc chi phí thực tế cho việc cắt thô khối lượng lớn.

Máy EDM dây côn lớn

Máy EDM dây côn lớn được chế tạo với các đầu dẫn hướng dây và cấu hình trục có khả năng giữ các góc đáng kể giữa các thanh dẫn dây trên và dưới, cho phép dây cắt các góc dốc dốc thành phôi chỉ trong một lần chạy. Danh mục này thường được chọn cho các bộ phận như bộ phận khuôn dập, khuôn ép đùn hoặc dụng cụ khác trong đó hình dạng bậc thang hoặc côn rõ rệt là yêu cầu về chức năng hơn là yêu cầu về mặt thẩm mỹ. Bởi vì cấu trúc cơ khí phải duy trì độ cứng ngay cả khi các thanh dẫn dây xoay đến các góc cực lớn, thiết kế khung máy và độ chính xác dẫn hướng ở đây quan trọng hơn so với các máy được chế tạo chủ yếu để cắt tường thẳng.

Ba loại này không được phân cấp chặt chẽ; mỗi cái là được tối ưu hóa cho sự kết hợp khác nhau giữa tốc độ, độ hoàn thiện và khả năng côn thay vì chỉ đơn giản là vượt trội hơn những người khác.

Cách thức hoạt động của máy EDM dây: Nguyên lý và cấu trúc

Máy EDM dây loại bỏ vật liệu thông qua một loạt phóng điện nhanh giữa điện cực dây và phôi, cả hai đều được ngâm trong hoặc xả bằng chất lỏng điện môi, thường là nước khử ion. Mỗi lần phóng điện làm bay hơi một lượng nhỏ vật liệu và chất lỏng điện môi sẽ loại bỏ các mảnh vụn tạo thành đồng thời làm mát vùng cắt và giúp kiểm soát khe hở phóng điện. Bởi vì dây không bao giờ ép vật lý vào phôi nên lực cắt vẫn rất thấp, đó là một phần lý do tại sao dây EDM thường được sử dụng trên thép công cụ cứng và các vật liệu khác khó gia công thông thường.

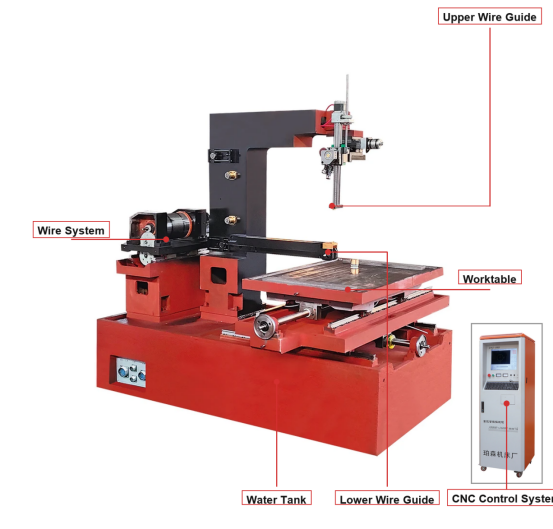

Việc định vị được xử lý bởi hệ thống điều khiển CNC điều khiển bàn X-Y (và trên các máy có khả năng côn, trục dẫn hướng dây U-V) theo cấu hình bộ phận được lập trình, trong khi một bộ cấp nguồn riêng biệt điều khiển các thông số phóng điện như tần số xung và dòng điện. Khung cơ khí, hệ thống truyền dây và hệ thống tuần hoàn điện môi hoạt động cùng với các thiết bị điện tử điều khiển, do đó độ cứng của máy và độ chính xác của bộ điều khiển thường được xem xét cùng nhau chứ không phải là những mối quan tâm riêng biệt khi đánh giá máy.

Vì lực cắt là tối thiểu nên độ cứng của máy EDM dây chủ yếu là khoảng duy trì độ chính xác định vị theo thời gian thay vì chịu được tải trọng cơ học nặng.

Định vị tốc độ cắt tương đối trên dây EDM

Trước khi so sánh các con số, cần hiểu "tốc độ cắt" thực sự có nghĩa là gì trong bối cảnh EDM dây. Tốc độ cắt thực tế phụ thuộc nhiều vào loại vật liệu, độ dày phôi, đường kính dây và số lượng đường cắt được lập trình, do đó, bất kỳ số liệu đơn lẻ nào cũng chỉ là hướng dẫn sơ bộ chứ không phải là định mức cố định. Biểu đồ bên dưới trình bày chỉ số minh họa, đơn giản thay vì các giá trị đo chính xác, nhằm mục đích cho thấy ba loại máy thường so sánh với nhau như thế nào trong các tình huống cắt thô điển hình. Chỉ số cao hơn phản ánh loại máy thường liên quan đến khả năng loại bỏ vật liệu bước đầu nhanh hơn trong các điều kiện tương đương. Những số liệu này chỉ mang tính định hướng chung và không được coi là thông số kỹ thuật đảm bảo cho bất kỳ kiểu máy cụ thể nào.

Đọc biểu đồ, máy EDM dây tốc độ trung bình thường nằm ở mức cao hơn của thang minh họa này vì lập trình nhiều đường cho phép chúng kết hợp cắt thô nhanh hợp lý với các vết cắt bổ sung để phục hồi độ bóng bề mặt sau đó. Máy chuyển động tịnh tiến tốc độ cao được đặt ở giữa, phản ánh vai trò chung của chúng là những máy chủ lực để cắt xuyên suốt một cách đơn giản trong đó độ tinh xảo cao không phải là mối quan tâm hàng đầu. Máy côn lớn hiển thị chỉ số tương đối thấp hơn trên biểu đồ cụ thể này, nhưng đó không phải là điểm yếu mà phản ánh ưu tiên thiết kế của chúng: hình học dẫn hướng dây và hệ thống điều khiển của chúng được tối ưu hóa để duy trì độ chính xác ở các góc dốc thay vì tối đa hóa năng suất cắt thẳng. Trong thực tế, một xưởng cắt chủ yếu các bộ phận khuôn côn sẽ không chọn máy chỉ dựa trên chỉ số này, vì khả năng côn sẽ là yếu tố quyết định hơn là tốc độ thô. Cũng cần lưu ý rằng trong bất kỳ danh mục nào, thông lượng thực tế sẽ thay đổi tùy theo đường kính dây, độ dẫn điện của vật liệu và mức độ cài đặt các thông số xung. Dây mỏng hơn thường cho phép chi tiết tốt hơn nhưng có thể làm giảm tốc độ cắt thực tế, trong khi dây dày hơn có thể cắt nhanh hơn nhưng giới hạn bán kính góc bên trong nhỏ nhất có thể đạt được. Độ dày phôi có tác dụng tương tự: tốc độ cắt của một máy nhất định thường giảm khi độ dày vật liệu tăng, do chất lỏng điện môi phải đẩy các mảnh vụn ra khỏi kênh phóng điện dài hơn. Chiến lược nhiều lượt làm phức tạp thêm bất kỳ so sánh một số nào, vì cửa hàng có thể cố tình làm chậm lượt đầu tiên để bảo vệ tuổi thọ dây và dựa vào các lượt cắt để hoàn thiện, giao dịch hiệu quả tốc độ thô để có được sự nhất quán. Đối với những người mua so sánh các máy cạnh nhau, hãy yêu cầu dữ liệu cắt thử của chính nhà cung cấp cho vật liệu và độ dày cụ thể liên quan đến các bộ phận của bạn thay vì dựa vào các danh mục chung chung. Cuối cùng, hãy nhớ rằng tình trạng máy, chất lượng chất điện môi và tính nhất quán của nguồn cấp dây đều ảnh hưởng đến tốc độ cắt trong thực tế nhiều như loại máy cơ bản, do đó, một máy tầm trung được bảo trì tốt đôi khi có thể hoạt động tốt hơn máy có thông số kỹ thuật cao hơn được bảo trì kém.

Kịch bản ứng dụng và tiêu chí lựa chọn chính cho máy EDM dây

Máy EDM dây được sử dụng trong sản xuất công cụ và khuôn mẫu, chế tạo khuôn mẫu, sản xuất linh kiện hàng không vũ trụ, sản xuất thiết bị y tế và các ứng dụng dụng cụ ô tô khác nhau, nói chung ở bất cứ nơi nào vật liệu dẫn điện cần cắt biên dạng chính xác mà không chịu áp lực cơ học như gia công truyền thống. Việc lựa chọn thường liên quan đến việc kết hợp khả năng của máy với các yêu cầu bộ phận cụ thể thay vì chọn một cấu hình "tốt nhất" cho mọi công việc.

1. Độ dày phôi tối đa mà máy có thể chứa trong phạm vi công việc của nó
2. Cần có góc côn tối đa, xác định xem có cần cấu hình côn lớn hay không
3. Mục tiêu hoàn thiện bề mặt và liệu nhiều đường cắt có phải là một phần của quy trình dự kiến hay không
4. Loại vật liệu và độ dẫn điện, vì một số vật liệu yêu cầu thông số phóng điện được điều chỉnh
5. Khối lượng sản xuất dự kiến và liệu mức tiêu thụ dây hay thời gian chu kỳ là yếu tố chi phí lớn hơn
6. Khả năng tương thích với đường kính dây hiện có và hệ thống chất lỏng điện môi đã được sử dụng trong xưởng

Các cửa hàng dụng cụ và khuôn dập thường xuyên cắt đột dập và đột dập thường ưu tiên khả năng côn và khả năng lặp lại định vị, vì các bộ phận này thường kết hợp các thành thẳng với các phần cắt góc cạnh. Các nhà sản xuất khuôn cắt lõi và phần chèn khoang có xu hướng cân nhắc độ hoàn thiện bề mặt nhiều, bởi vì bề mặt cắt dây có thể là lớp hoàn thiện cuối cùng hoặc chỉ có thể yêu cầu đánh bóng nhẹ sau đó. Các nhà sản xuất linh kiện hàng không vũ trụ và y tế thường xuyên làm việc với các hợp kim khó và dung sai kích thước chặt chẽ, điều này nhấn mạnh vào độ ổn định của hệ thống điều khiển và hiệu suất cắt xén có thể lặp lại thay vì tốc độ thô ban đầu.

Cách đáng tin cậy nhất để chọn máy EDM dây là lập bản đồ các yêu cầu về độ dày, độ côn và độ hoàn thiện thực tế của bộ phận của bạn so với phạm vi công việc và phạm vi côn đã nêu của nhà sản xuất trước khi so sánh bất kỳ tính năng nào khác.

Cải thiện độ hoàn thiện bề mặt qua các lần cắt tỉa liên tiếp

Một trong những khái niệm thực tế nhất đối với bất kỳ ai đánh giá quy trình dây của máy EDM dây là mối quan hệ giữa số lần cắt và độ hoàn thiện bề mặt thu được. Đường cắt thô đầu tiên thường loại bỏ vật liệu rời một cách nhanh chóng nhưng để lại bề mặt tương đối thô, vì năng lượng phóng điện được sử dụng để loại bỏ nhanh có xu hướng để lại các vết đúc lại lớn hơn. Các lần cắt tiếp theo sử dụng năng lượng phóng điện thấp dần và độ lệch chặt hơn, tinh chỉnh bề mặt với mỗi lần cắt. Các cửa hàng thường lập kế hoạch tổng cộng từ hai đến bốn lần tùy thuộc vào dung sai hoàn thiện được nêu trên bản vẽ bộ phận. Biểu đồ bên dưới minh họa mối quan hệ chung này bằng cách sử dụng chỉ số độ nhám tương đối được đơn giản hóa thay vì giá trị Ra cụ thể gắn với bất kỳ máy hoặc vật liệu nào.

Sự chênh lệch lớn giữa đường một và đường hai trên biểu đồ này phản ánh mô hình chung trong EDM dây: sự cải thiện lớn nhất về độ hoàn thiện bề mặt thường đến từ việc chỉ thêm một đường cắt sau lần cắt thô ban đầu. Mỗi lượt bổ sung sau đó có xu hướng mang lại sự cải thiện gia tăng nhỏ hơn, đó là lý do tại sao nhiều cửa hàng dừng lại ở ba hoặc bốn lượt khi lợi nhuận giảm dần lớn hơn thời gian chu kỳ được thêm vào. Xu hướng này được thảo luận rộng rãi trong tài liệu về quy trình EDM và phản ánh tính chất vật lý cơ bản của việc giảm năng lượng phóng điện hơn là cài đặt cụ thể của bất kỳ nhà sản xuất nào. Bước xử lý thô đầu tiên thường sử dụng dòng điện cao hơn và thời lượng xung dài hơn để tối đa hóa tốc độ loại bỏ vật liệu, vốn tạo ra lớp đúc lại sâu hơn và kết cấu bề mặt thô hơn. Các đường cắt làm giảm dòng điện, rút ​​ngắn thời lượng xung và thường giảm độ lệch giữa đường dẫn dây và biên dạng hoàn thiện, điều này cho phép bề mặt được tinh chỉnh dần dần mà không làm thay đổi đáng kể kích thước tổng thể của bộ phận. Đối với các bộ phận có chú thích hoàn thiện chặt chẽ, có thể chỉ định bốn đường chuyền trở lên, trong khi các bộ phận dùng để mài hoặc đánh bóng thêm có thể chỉ yêu cầu một lần cắt thô. Cũng cần lưu ý rằng số lượng đường chuyền tương tác với việc cắt côn: trên các máy có độ côn lớn, việc duy trì độ hoàn thiện nhất quán trên một góc dốc có thể yêu cầu các đường chuyền bổ sung so với cắt thành thẳng có độ dày tương tự. Đường kính dây và độ căng nhất quán cũng ảnh hưởng đến mức độ dự đoán của máy hội tụ về phía hoàn thiện mục tiêu qua nhiều lần chạy, vì bất kỳ sự thay đổi nào về vị trí dây giữa các lần chạy đều có thể bù đắp lợi ích hoàn thiện dự kiến. Các cửa hàng ghi lại các giá trị Ra được đo thực tế trên mỗi lần chuyền cho máy móc và vật liệu của họ sẽ có được hình ảnh chính xác hơn nhiều so với bất kỳ biểu đồ tổng quát nào, vì độ hoàn thiện thực tế phụ thuộc vào độ sạch điện môi, tình trạng dây và vật liệu phôi cũng nhiều như số lần vượt qua. Cuối cùng, người mua so sánh mức tiêu thụ dây của máy EDM nên nhớ rằng nhiều lượt cắt hơn thường có nghĩa là sử dụng nhiều dây hơn trên mỗi bộ phận, do đó, các yêu cầu về độ hoàn thiện và chi phí dây phải được xem xét cùng nhau trong quá trình lập kế hoạch quy trình.

Các ngành công nghiệp phổ biến sử dụng thiết bị cắt dây EDM

Việc áp dụng EDM dây có ý nghĩa khác nhau tùy theo ngành, phần lớn dựa trên tần suất một lĩnh vực nhất định cần các biên dạng chính xác được cắt thành các vật liệu dẫn điện cứng hoặc khó gia công. Gia công dụng cụ và khuôn vẫn là một trong những ứng dụng phổ biến nhất, vì chày, khuôn và các dụng cụ liên quan thường yêu cầu cả vật liệu cứng và dung sai biên dạng chặt chẽ. Quá trình tạo khuôn được tuân thủ chặt chẽ, đặc biệt đối với các hạt dao có hình học bên trong phức tạp khó có thể đạt được bằng phương pháp phay thông thường. Hàng không vũ trụ, thiết bị y tế và dụng cụ ô tô hoàn thiện các trường hợp sử dụng quan trọng còn lại, mỗi trường hợp có điểm nhấn riêng về loại vật liệu, dung sai và độ hoàn thiện. Chỉ số sử dụng tương đối dưới đây mang tính minh họa, nhằm truyền đạt các mô hình phổ biến chung thường được mô tả trong các nguồn của ngành sản xuất thay vì con số thị phần chính xác.

Các ứng dụng dụng cụ và khuôn đạt điểm cao nhất trong chỉ số minh họa này vì các bộ phận dụng cụ bằng thép đã được tôi cứng gần như phù hợp lý tưởng với các điểm mạnh của dây EDM: quy trình xử lý các vật liệu đã cứng mà không gặp vấn đề về mài mòn dụng cụ liên quan đến cắt thông thường và nó tạo ra các góc bên trong sắc nét thường cần trong bộ khuôn. Việc chế tạo khuôn cũng được tuân thủ chặt chẽ vì những lý do tương tự, đặc biệt khi hạt dao có chi tiết bên trong tốt mà lẽ ra sẽ yêu cầu nhiều thao tác thông thường hoặc điện cực chuyên dụng cho mỏ EDM. Các lĩnh vực hàng không vũ trụ và ô tô cho thấy mức độ sử dụng tầm trung tương đương, thường gắn với các bộ phận dụng cụ và vật cố định cụ thể thay vì được áp dụng trên mọi bộ phận trong các ngành đó. Các ứng dụng thiết bị y tế, mặc dù có khối lượng tổng thể nhỏ hơn, nhưng thường liên quan đến các yêu cầu dung sai chính xác đối với các bộ phận nhỏ, phức tạp, đó là lý do tại sao EDM dây vẫn phù hợp ở đó ngay cả khi khối lượng sử dụng tương đối thấp hơn. Điều đáng chú ý là năm lĩnh vực này không loại trừ lẫn nhau từ góc độ của một cửa hàng, vì một máy EDM dây đơn trong một cửa hàng làm việc có thể phục vụ khách hàng dụng cụ và khách hàng chết trong một tuần và khách hàng về dụng cụ hàng không vũ trụ vào tuần tiếp theo. Tỷ lệ phổ biến của ngành cũng thay đổi theo thời gian khi vật liệu và thiết kế bộ phận phát triển, do đó, nhóm khách hàng thực tế của cửa hàng là hướng dẫn đáng tin cậy hơn về mức sử dụng máy dự kiến ​​so với bất kỳ biểu đồ ngành tổng quát nào. Người mua đánh giá một nhà bán buôn hoặc nhà cung cấp máy EDM dây cho một giao dịch mua mới nên cân nhắc việc kết hợp các bộ phận điển hình của riêng họ nhiều hơn số liệu thống kê chung của ngành khi xác định khả năng của máy. Đối với một xưởng gia công phục vụ nhiều lĩnh vực, tính linh hoạt trong phạm vi độ dày và khả năng côn thường quan trọng hơn việc được tối ưu hóa trong phạm vi hẹp cho hồ sơ bộ phận điển hình của một ngành. Bởi vì công cụ, khuôn dập và chế tạo khuôn cùng chiếm một phần lớn các ứng dụng phổ biến, nên nhiều nhà sản xuất máy móc nhấn mạnh một cách tự nhiên những trường hợp sử dụng này trong các tùy chọn cấu hình và thiết kế sản phẩm của họ. Mặc dù vậy, bản thân quy trình EDM dây cơ bản chủ yếu dựa vào vật liệu và hình học thay vì theo ngành cụ thể, nghĩa là một máy có cấu hình tốt thường có thể phục vụ nhiều lĩnh vực mà không yêu cầu thiết bị chuyên dụng riêng cho từng lĩnh vực.

So Sánh Chi Tiết Các Loại Máy EDM Dây

So sánh các danh mục máy EDM dây theo nhiều tiêu chí cùng một lúc sẽ giúp làm rõ lý do tại sao không có một loại nào được ưa chuộng hơn trên toàn cầu. Biểu đồ radar bên dưới vẽ năm tiêu chí thường được tham chiếu cạnh nhau cho các máy tốc độ trung bình, tốc độ cao và máy côn lớn, sử dụng chỉ số tương đối 0-10 đơn giản hóa cho mỗi thuộc tính. Kiểu xem đa tiêu chí này thường mang lại nhiều thông tin hơn bất kỳ số bảng thông số kỹ thuật đơn lẻ nào, bởi vì nó cho thấy sự đánh đổi mà một cửa hàng chấp nhận khi chọn danh mục này thay vì danh mục khác. Giống như các biểu đồ trước đó, các giá trị được hiển thị mang tính minh họa và nhằm mục đích định hướng chung, không thay thế cho các thông số kỹ thuật được ghi lại của một máy cụ thể. Đọc hình dạng của từng đa giác thay vì bất kỳ điểm đơn lẻ nào có xu hướng mang lại hình ảnh rõ ràng nhất về hồ sơ tổng thể của danh mục máy.

Tốc độ trung bình Tốc độ cao Độ côn lớn

Đa giác tốc độ trung bình mở rộng xa nhất dọc theo trục tốc độ cắt và hoàn thiện bề mặt, phù hợp với vai trò của nó như một máy đa năng giúp cân bằng việc gia công tinh nhiều đường với công suất hợp lý. Đa giác tốc độ cao cho thấy khả năng mở rộng rộng nhất của nó cùng với tính đơn giản trong việc bảo trì, phản ánh đường dẫn dây chuyển động qua lại tương đối đơn giản mà nhiều cửa hàng nhận thấy dễ dàng bảo trì hàng ngày hơn. Đa giác côn lớn rõ ràng mở rộng xa nhất dọc theo trục khả năng côn, đây chính xác là mục đích mà danh mục này được thiết kế, mặc dù nó cho thấy tốc độ cắt thô khiêm tốn hơn. Không có hình nào trong ba hình chiếm ưu thế trên cả năm trục, điều này củng cố một cách trực quan quan điểm rằng việc lựa chọn máy là một bài tập đánh đổi hơn là tìm kiếm một lựa chọn tốt nhất. Các cửa hàng chủ yếu cần cắt tường thẳng với bề mặt hoàn thiện chắc chắn sẽ có thể tìm thấy biên dạng tốc độ trung bình phù hợp nhất với nhu cầu của họ. Các cửa hàng tập trung vào việc cắt thô khối lượng lớn, nơi việc hoàn thiện được xử lý ở khâu cuối có thể nghiêng về biên dạng tốc độ cao thay vào đó. Các cửa hàng làm việc với khuôn dập, dụng cụ ép đùn hoặc các bộ phận có góc dốc khác thường sẽ nhận thấy độ bền của cấu hình côn lớn ở một trục đó quan trọng hơn hiệu suất tương đối trung bình của nó ở những nơi khác. Điểm độ cứng khá gần nhau trên cả ba loại trong hình minh họa này, điều này phản ánh thực tế là máy EDM dây thường không cần chống lại lực cắt nặng như cách máy phay thông thường làm, do đó, sự khác biệt về độ cứng cấu trúc có xu hướng hiển thị nhiều hơn ở độ chính xác định vị dài hạn hơn là độ lệch rõ ràng trong quá trình cắt. Điều đáng ghi nhớ là bất kỳ kiểu máy cụ thể nào cũng có thể khác với các cấu hình danh mục chung này tùy thuộc vào các lựa chọn thiết kế, hệ thống điều khiển và chất lượng xây dựng riêng của nó. Người mua được khuyến khích yêu cầu các mẫu cắt thử hoặc thông số kỹ thuật được ghi lại từ nhà cung cấp máy EDM dây cho mẫu cụ thể đang được xem xét thay vì chỉ dựa vào các so sánh cấp danh mục như mẫu này. Được sử dụng cùng với bảng bên dưới, chế độ xem radar này nhằm hỗ trợ cuộc trò chuyện có nhiều thông tin hơn với nhà sản xuất về cấu hình nào phù hợp nhất với tổ hợp bộ phận thực tế của cửa hàng.

Không có hạng mục máy EDM dây nào chiến thắng ở mọi tiêu chí; sự lựa chọn đúng đắn phụ thuộc vào một hoặc hai tiêu chí nào quan trọng nhất đối với sự kết hợp các bộ phận thực tế của bạn .

Bảo trì và bảo trì dài hạn thiết bị EDM dây

Việc bảo trì nhất quán nói chung là yếu tố giúp phân biệt một máy EDM dây có độ chính xác trong nhiều năm với một máy sớm vượt quá giới hạn cho phép. Vì quy trình này phụ thuộc vào đường dẫn chất lỏng điện môi sạch, độ căng dây ổn định và vị trí dẫn hướng dây chính xác nên việc chú ý thường xuyên đến các hệ thống này có xu hướng quan trọng hơn bất kỳ sửa chữa lớn nào.

• Theo dõi điện trở suất của chất điện môi và thay thế bộ lọc theo lịch trình thường xuyên để duy trì điều kiện phóng điện ổn định
• Kiểm tra các thanh dẫn dây và khuôn kim cương định kỳ, vì sự mài mòn ở đây ảnh hưởng trực tiếp đến độ chính xác định vị
• Kiểm tra hiệu chỉnh độ căng dây để giữ cho hoạt động cắt ổn định trên các đường chuyền
• Làm sạch đường dẫn dây và các điểm tiếp xúc nguồn điện để tránh việc phân phối dòng điện không nhất quán
• Kiểm tra độ chính xác định vị trục theo định kỳ, đặc biệt sau bất kỳ sự di chuyển đáng kể nào của máy
• Giữ cho bể điện môi và vòi xả không bị tích tụ mảnh vụn để hỗ trợ điều kiện xả ổn định

Các cửa hàng ghi lại tình trạng chất lỏng điện môi, ngày thay thế bộ lọc và kiểm tra độ chính xác định kỳ có xu hướng phát hiện sai lệch sớm hơn, điều này thường làm giảm thời gian ngừng hoạt động ngoài kế hoạch so với phương pháp bảo trì phản ứng thuần túy. Đặc biệt, độ mòn của dẫn hướng dây rất dễ bị bỏ qua vì ảnh hưởng của nó đến độ chính xác của bộ phận có thể diễn ra từ từ chứ không phải đột ngột, do đó, khoảng thời gian kiểm tra cố định thường đáng tin cậy hơn là chờ đợi một vấn đề rõ ràng xuất hiện.

Độ chính xác định vị trên máy EDM dây được duy trì thông qua kiểm tra điện môi, dẫn dây và hiệu chuẩn định kỳ thay vì thông qua bất kỳ sự điều chỉnh một lần nào.

Giới thiệu POOSN – Nhà sản xuất máy EDM dây chuyên nghiệp

Công ty TNHH Sản xuất Máy móc Taizhou Xin Chengyang (POOSN) là nhà sản xuất chuyên nghiệp chuyên nghiên cứu, phát triển và sản xuất máy CNC Wire EDM. Với hơn 30 năm kinh nghiệm sản xuất, POOSN đã phát triển kiến ​​thức chuyên môn sâu rộng về công nghệ EDM dây và thiết bị gia công chính xác.

Dòng sản phẩm của chúng tôi bao gồm các giải pháp EDM dây khác nhau, bao gồm máy EDM dây tốc độ trung bình Dòng PSC, máy EDM dây tốc độ trung bình DK60BC và máy EDM dây tốc độ cao Dòng DK77. Chúng tôi cũng cung cấp các cấu hình máy tùy chỉnh cho các kích cỡ phôi, vật liệu, độ dày, yêu cầu về độ côn và khối lượng sản xuất khác nhau.

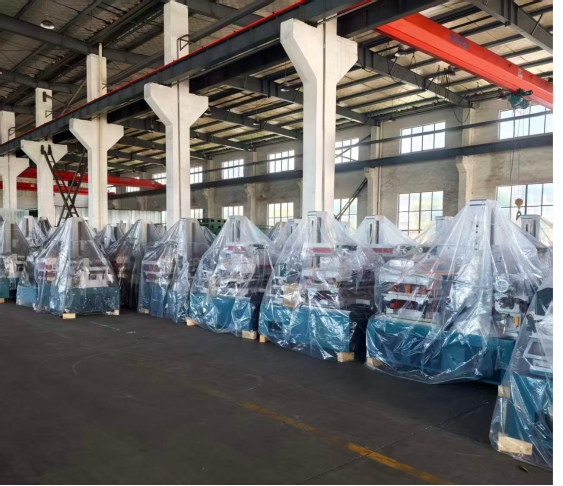

POOSN vận hành cơ sở sản xuất rộng 13.703 m2 với đội ngũ chuyên nghiệp khoảng 80 nhân viên, bao gồm các kỹ sư R&D và nhân viên kiểm soát chất lượng. Quy trình sản xuất của chúng tôi bao gồm gia công, lắp ráp máy, tích hợp điện, thử nghiệm và kiểm tra lần cuối để giúp đảm bảo hiệu suất máy ổn định trước khi xuất xưởng.

Chúng tôi phục vụ các nhà sản xuất khuôn mẫu, công ty gia công, nhà phân phối và người dùng công nghiệp trên thị trường quốc tế, với các dịch vụ OEM và ODM sẵn sàng đáp ứng các yêu cầu cụ thể của khách hàng.

Cho dù bạn cần máy EDM dây để sản xuất khuôn chính xác, sản xuất thông thường hay cắt côn chuyên dụng, POOSN có thể đề xuất giải pháp phù hợp dựa trên yêu cầu ứng dụng của bạn.

Làm việc với một nhà sản xuất bao gồm các danh mục EDM dây tốc độ trung bình, tốc độ cao và độ côn lớn dưới một mái nhà có thể đơn giản hóa việc tìm nguồn cung ứng cho các cửa hàng xử lý một loạt các hình dạng bộ phận hỗn hợp .

Câu hỏi thường gặp về máy EDM dây
