Hướng dẫn sử dụng máy cắt dây EDM: Các loại, nguyên lý làm việc & mẹo lựa chọn

Tìm hiểu về xói mòn dây EDM: Các loại lõi và tính năng chính

Máy bào mòn dây thuộc họ thiết bị gia công phóng điện rộng hơn và đặc điểm nổi bật của nó là điện cực dây chuyển động không bao giờ tiếp xúc trực tiếp với phôi. Bởi vì vật liệu được loại bỏ thông qua tia lửa điện có kiểm soát chứ không phải lực cắt cơ học, máy mài mòn dây EDM có thể gia công thép công cụ cứng, cacbua và các vật liệu dẫn điện khác mà nếu không sẽ làm cùn hoặc gãy các dụng cụ cắt thông thường. Quá trình không tiếp xúc này cũng làm cho việc gia công xói mòn dây trở thành lựa chọn ưu tiên cho các bộ phận có thành mỏng và biên dạng mỏng mà ứng suất kẹp hoặc áp suất cắt có thể gây ra biến dạng.

Trong thực tế, máy cắt dây EDM thường được nhóm thành ba họ dựa trên tốc độ di chuyển của dây và khả năng cắt hình học.

• Máy cắt dây EDM tốc độ trung bình tái sử dụng dây molypden qua các lần đi lặp lại, cân bằng chất lượng hoàn thiện bề mặt với tốc độ cắt hợp lý cho công cụ chung và khuôn dập.
• Máy EDM dây tốc độ cao được tối ưu hóa để loại bỏ vật liệu nhanh hơn trên các biên dạng hai chiều đơn giản, khiến chúng trở nên phổ biến trên các sàn sản xuất cần thời gian chu kỳ ngắn hơn.
• Máy EDM dây côn lớn thêm hành trình trục mở rộng và khớp nối đầu rộng hơn để dây có thể cắt các bức tường có góc dốc, điều mà cấu hình tiêu chuẩn không thể đạt tới.

Việc lựa chọn trong số các loại này bắt đầu bằng việc hiểu hình dạng bộ phận, dung sai kích thước cần thiết và liệu công việc có liên quan đến các bức tường thẳng hay các bề mặt có góc cạnh hay không. Phòng dụng cụ sản xuất khuôn dập có tường thẳng đứng có những nhu cầu khác với phòng cắt khuôn ép đùn tại xưởng có kênh dòng chảy côn. Việc sớm kết hợp loại bộ phận ăn mòn với họ bộ phận trong quá trình lập kế hoạch sẽ tránh việc cố định lại không cần thiết và giảm phế liệu trong các công việc phức tạp.

Điểm mấu chốt: Việc chọn đúng loại máy cắt dây EDM trước khi lập trình công việc là yếu tố lớn nhất quyết định hiệu quả cắt và độ chính xác của bộ phận.

Cách thức hoạt động của Máy cắt dây EDM: Nguyên tắc và bố cục kết cấu

Nguyên lý hoạt động của máy mài mòn dây EDM tập trung vào sự xói mòn do tia lửa điện có kiểm soát giữa điện cực dây và phôi dẫn điện, cả hai đều được ngâm trong hoặc được phun bằng chất lỏng điện môi như nước khử ion. Bộ điều khiển CNC điều khiển bàn làm việc X-Y và trên các máy có khả năng côn còn có đầu U-V, do đó dây đi theo đường viền được lập trình trong khi hàng nghìn lần phóng điện mỗi giây dần dần làm xói mòn một rãnh rộng hơn một chút so với đường kính dây. Chất lỏng điện môi phục vụ ba mục đích cùng một lúc: nó làm mát vùng cắt, loại bỏ các hạt bị ăn mòn và giúp ổn định từng lần phóng điện để quá trình vẫn nhất quán dọc theo toàn bộ đường cắt.

Hình minh họa dưới đây cho thấy các nhóm cấu trúc chính được tìm thấy trên máy cắt EDM cắt dây điển hình, được trình bày dưới dạng bố cục ba chiều đơn giản hóa để dễ hiểu.

Trong cách bố trí này, dây được tháo khỏi ống cuộn, luồn qua thanh dẫn hướng trên, kéo qua phôi được giữ trên bàn làm việc X-Y và được thu lại sau khi đi qua thanh dẫn hướng dưới, trong khi bảng điều khiển CNC điều phối chuyển động của trục, các thông số xả và áp suất xả trong thời gian thực. Trên máy cắt dây EDM có côn lớn, mỗi đầu dẫn hướng trên và dưới có thể xoay độc lập, điều này cho phép dây nghiêng một góc thay vì giữ thẳng đứng hoàn toàn và đây là nguyên nhân tạo ra các bức tường cắt góc cạnh hoặc thuôn nhọn thay vì thẳng. Phản hồi servo liên tục điều chỉnh tốc độ tiến dao của bàn sao cho khe hở giữa dây và phôi nằm trong phạm vi hẹp cần thiết để phóng điện ổn định, ngăn ngừa đứt dây khi cắt sâu hoặc phức tạp.

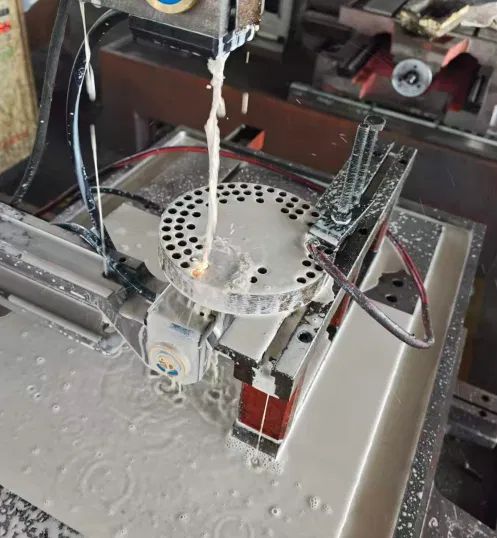

Chất điện môi tràn vào khu vực cắt trong quá trình xói mòn dây đang hoạt động, giữ cho khe phóng điện được thông thoáng và làm mát.

Điểm mấu chốt: khớp nối đầu dẫn hướng độc lập là đặc điểm cấu trúc giúp phân biệt máy cắt dây EDM có côn lớn với các máy cắt dọc tiêu chuẩn.

Kịch bản ứng dụng và tiêu chí lựa chọn

Máy mài mòn dây EDM phục vụ các cửa hàng dụng cụ và khuôn dập, nhà sản xuất khuôn mẫu, nhà cung cấp linh kiện hàng không vũ trụ, thợ máy thiết bị y tế và nhà sản xuất khuôn dập, phần lớn là do các ngành này thường xuyên làm việc với hợp kim cứng và yêu cầu dung sai kích thước chặt chẽ mà phay thông thường không phải lúc nào cũng đảm bảo. Ví dụ, một xưởng dập dựa vào máy EDM cắt dây để tạo ra các khe hở đột và khuôn với độ chính xác nhất quán, có thể lặp lại trong suốt quá trình sản xuất dài. Các nhà cung cấp hàng không vũ trụ và y tế thường ưu tiên gia công xói mòn dây cho các chi tiết nhỏ, phức tạp về mặt hình học trong đó thao tác cắt không tiếp xúc sẽ tránh gây ra ứng suất thành các phần mỏng.

So sánh các trường hợp sử dụng điển hình cạnh nhau

Khi đánh giá loại máy bào mòn dây nào phù hợp với dây chuyền sản xuất nhất định, người mua thường cân nhắc bốn yếu tố: góc côn tối đa mà bản vẽ bộ phận yêu cầu, cấp độ hoàn thiện bề mặt mục tiêu, thời gian chu kỳ chấp nhận được cho mỗi bộ phận và phạm vi độ dày phôi mà cửa hàng thường xuyên xử lý. Một xưởng kết hợp cả gia công tường thẳng và côn đôi khi tiêu chuẩn hóa máy cắt dây EDM côn lớn để một bệ máy duy nhất có thể đáp ứng cả hai loại công việc, giảm nhu cầu sử dụng nhiều máy chuyên dụng.

Điểm mấu chốt: phù hợp với khả năng côn, yêu cầu về độ hoàn thiện bề mặt và độ dày bộ phận với loại máy giúp ngăn ngừa việc cố định lại hoặc các hoạt động phụ tốn kém.

So sánh chi tiết các dòng máy EDM dây

Trước khi so sánh hiệu suất một cách trực quan, cần hiểu rõ điều gì khác biệt giữa ba dòng máy này ở mức độ thực tế. Máy EDM cắt dây tốc độ trung bình tái sử dụng dây qua nhiều đường chuyền, hỗ trợ các vết cắt hoàn thiện mịn hơn sau đường cắt thô ban đầu. Máy EDM dây tốc độ cao cấp dây molypden theo một hướng liên tục duy nhất với tốc độ di chuyển cao hơn, ưu tiên thông lượng trên các hình dạng hai chiều đơn giản hơn. Máy EDM dây côn lớn bổ sung các đầu dẫn hướng có khớp nối và hành trình trục mở rộng để có thể tạo ra các bức tường góc cạnh mà không cần xử lý thứ cấp. Biểu đồ radar bên dưới đặt ba dòng này cạnh nhau theo bốn tiêu chí mà người mua thường đánh giá nhất.

Minh họa định vị tương đối của các dòng máy theo bốn tiêu chí ưu tiên của người mua (không phải dữ liệu phòng thí nghiệm được đo lường).

Đọc biểu đồ từ ngoài vào trong, họ côn lớn mở rộng xa nhất dọc theo trục khả năng côn, phản ánh khớp nối đầu dẫn hướng được thiết kế có mục đích của nó, trong khi độ hoàn thiện bề mặt và điểm chính xác của nó vẫn tương đương với họ tốc độ trung bình vì cả hai đều sử dụng logic hoàn thiện nhiều lượt tương tự. Dòng tốc độ cao mở rộng xa nhất dọc theo trục tốc độ cắt nhưng nằm gần trung tâm hơn về khả năng côn, nhất quán với thiết kế của nó tập trung vào các biên dạng hai chiều đơn giản, nhanh chóng thay vì hình học góc cạnh. Không có dòng nào trong ba dòng này thống trị mọi trục cùng một lúc, đó chính là lý do tại sao các cửa hàng lựa chọn giữa chúng dựa trên hỗn hợp bộ phận mà họ thực sự vận hành thay vì cho rằng một loại máy nào đó vượt trội hơn hẳn. Một xưởng cắt chủ yếu là dập khuôn có thành thẳng đứng thường nhận được nhiều giá trị thực tế hơn từ tốc độ và độ cân bằng hoàn thiện của cấu hình tốc độ trung bình hoặc tốc độ cao. Một cửa hàng thường xuyên sản xuất khuôn ép đùn hoặc các kênh hàng không có góc sẽ được hưởng lợi nhiều hơn từ độ bền trục côn của cấu hình côn lớn, ngay cả khi điều đó đi kèm với nhịp vận hành khác đối với các công việc tường thẳng. Chất lượng hoàn thiện bề mặt của cả ba họ máy cũng bị ảnh hưởng nặng nề bởi đường kính dây, số lần hoàn thiện và tình trạng chất lỏng điện môi chứ không chỉ riêng họ máy. Độ chính xác cũng phụ thuộc vào chất lượng điều khiển servo, độ ổn định nhiệt của bệ máy và mức độ bảo trì của bàn làm việc theo thời gian. Do các biến số tương tác này, nên so sánh radar phải được coi là điểm khởi đầu để thu hẹp danh mục máy chứ không phải là sự thay thế cho việc xem xét các bản vẽ bộ phận cụ thể và chú thích dung sai của tổ hợp công việc dự định. Các cửa hàng xử lý khối lượng công việc hỗn hợp thực sự đôi khi nhận thấy rằng việc tiêu chuẩn hóa trên nền tảng có độ côn lớn và chỉ cần chạy nó ở chế độ tường thẳng cho các công việc không có độ côn sẽ làm giảm tổng số loại máy mà họ cần bảo trì và lập trình.

So sánh tính năng cấp sê-ri

Ngoài góc côn, các cửa hàng so sánh máy mài mòn dây côn lớn với cấu hình tiêu chuẩn thường xem xét phạm vi côn rộng đến mức nào ở độ dày phôi nhất định, vì khả năng thường thu hẹp khi vật liệu dày hơn. Biểu đồ thanh ngang bên dưới minh họa định vị tương đối này ở cấp độ khái niệm, cho thấy khả năng phạm vi côn thường mở rộng như thế nào khi chuyển từ cấu hình tốc độ trung bình sang nền tảng côn lớn chuyên dụng. Điều này được trình bày dưới dạng mẫu tham chiếu chung của ngành chứ không phải là thông số kỹ thuật cho bất kỳ kiểu máy đơn lẻ nào. Người mua phải luôn xác nhận chính xác phạm vi côn và giới hạn độ dày so với bảng thông số kỹ thuật đã công bố của một máy cụ thể trước khi đưa ra quyết định mua cuối cùng. Mặc dù vậy, thứ tự tương đối được trình bày ở đây phản ánh một mô hình nhất quán trên thị trường máy cắt dây EDM.

So sánh khái niệm về khả năng phạm vi côn tương đối giữa các danh mục máy cắt dây EDM (minh họa, không phải thông số kỹ thuật của sản phẩm).

Điểm mấu chốt: máy cắt dây EDM có côn lớn mở rộng phạm vi côn có thể sử dụng xa nhất, nhưng lựa chọn chính xác vẫn phụ thuộc vào bộ phận trộn thực tế mà cửa hàng vận hành.

Định hướng ngành: Áp dụng tự động hóa trong vận hành dây EDM

Bên cạnh việc lựa chọn danh mục máy, các cửa hàng ngày càng cân nhắc mức độ tự động hóa mà nền tảng máy cắt dây EDM hỗ trợ, vì thời gian chạy không cần giám sát ảnh hưởng trực tiếp đến năng suất tổng thể của cửa hàng. Tự động hóa trên các máy EDM cắt dây hiện đại có thể bao gồm tự động xâu dây sau khi nghỉ, các quy trình hoàn thiện nhiều lượt có thể lập trình và giám sát công việc từ xa. Những tính năng này làm giảm mức độ can thiệp của người vận hành cần thiết trong một ca và cho phép một kỹ thuật viên giám sát nhiều máy chạy đồng thời. Biểu đồ dạng đường bên dưới phác họa một mô hình minh họa chung về xu hướng áp dụng tính năng liên quan đến tự động hóa trong lĩnh vực thiết bị EDM dây trong khoảng thập kỷ qua. Nó được trình bày dưới dạng xu hướng mang tính khái niệm hơn là một số liệu thống kê được đo lường cụ thể từ bất kỳ nguồn đơn lẻ nào.

Xu hướng khái niệm, minh họa về việc áp dụng tính năng liên quan đến tự động hóa trên các nền tảng máy cắt dây EDM theo thời gian.

Độ dốc đi lên được hiển thị ở đây phản ánh hướng chung thay vì số liệu chính xác của ngành, nhưng nó phù hợp với mô hình mà nhiều nhà quản lý phòng công cụ mô tả theo giai thoại: các tính năng tự động hóa từng là nâng cấp tùy chọn hiện nay thường được đưa vào cấu hình máy cắt dây EDM tầm trung và cao hơn. Đặc biệt, việc xâu dây tự động đã chuyển từ một tính năng cao cấp sang một tính năng gần như tiêu chuẩn vì nó trực tiếp giảm thời gian ngừng hoạt động sau khi đứt dây trong các chu kỳ cắt dài, không cần giám sát. Các quy trình hoàn thiện nhiều bước có thể lập trình cũng trở nên dễ tiếp cận hơn, cho phép người vận hành xác định các bước gia công thô và hoàn thiện một lần, đồng thời sử dụng lại logic đó trên các nhóm bộ phận tương tự mà không cần lập trình lại mỗi lần. Khả năng giám sát từ xa đã phát triển cùng với xu hướng kết nối nhà máy rộng hơn, cho phép người giám sát kiểm tra trạng thái cắt mà không cần phải đi lại trong xưởng. Không điều nào trong số này loại bỏ nhu cầu về người vận hành có tay nghề cao, vì việc lập trình hình học côn phức tạp và chẩn đoán sự mất ổn định phóng điện vẫn đòi hỏi chuyên môn thực hành. Điều mà tự động hóa thực sự thay đổi là mức độ chú ý thường xuyên, lặp đi lặp lại mà máy cần trong quá trình sản xuất thông thường, giúp người vận hành rảnh tay để quản lý một số máy hoặc thay vào đó xử lý các tác vụ lập trình có giá trị cao hơn. Các cửa hàng đang đánh giá việc mua máy EDM cắt dây mới ngày càng đặt câu hỏi cụ thể về các tính năng tự động hóa này, cùng với các câu hỏi truyền thống hơn về phạm vi côn và cấp độ hoàn thiện bề mặt. Đối với khả năng lập kế hoạch của cửa hàng trong vài năm tới chứ không chỉ là công việc tiếp theo, khả năng tự động hóa cần được cân nhắc nghiêm túc như tốc độ cắt thô. Điều này đặc biệt đúng đối với các cửa hàng tắt đèn hoặc làm việc theo ca kéo dài mà không có người giám sát, trong đó việc đứt dây điện mà không được giải quyết trong nhiều giờ sẽ gây ra chi phí lớn hơn nhiều so với sự kiện tương tự trong ca làm việc có nhân viên. Cuối cùng, xu hướng áp dụng tự động hóa củng cố quan điểm rộng hơn đã được đưa ra trong các phần so sánh ở trên: việc lựa chọn máy phải phản ánh cách thiết bị sẽ thực sự được sử dụng hàng ngày chứ không chỉ các thông số kỹ thuật tiêu đề của nó.

Điểm mấu chốt: các tính năng tự động hóa như xâu dây tự động đã chuyển từ tính năng bổ sung tùy chọn sang kỳ vọng thực tế trên nền tảng máy cắt dây EDM hiện đại.

Lựa chọn máy EDM dây phù hợp với ứng dụng của bạn

Việc lựa chọn máy EDM dây phù hợp không chỉ phụ thuộc vào tốc độ cắt hay giá mua. Cấu hình phù hợp nhất phải phù hợp với vật liệu phôi, độ chính xác kích thước cần thiết, hình dạng bộ phận, khối lượng sản xuất dự kiến ​​và mục tiêu sản xuất dài hạn của nhà máy. Các ngành khác nhau và thường là các công việc khác nhau trong cùng một cửa hàng sẽ yêu cầu các cấu hình EDM dây khác nhau, đó là lý do tại sao cần xem lại cách một ứng dụng cụ thể ánh xạ trở lại các dòng máy đã được so sánh ở trên trước khi hoàn tất quyết định mua hàng.

Đối với chế tạo khuôn mẫu chính xác: Chọn EDM dây tốc độ trung bình

Đối với các nhà sản xuất khuôn sản xuất các hạt dao, chày, khuôn dập chính xác và các thành phần dụng cụ phức tạp khác, máy EDM dây tốc độ trung bình thường là điểm khởi đầu ưu tiên. Máy EDM dây tốc độ trung bình sử dụng nhiều đường cắt để cân bằng hiệu quả gia công với độ hoàn thiện bề mặt chắc chắn và độ chính xác kích thước, chính xác là yêu cầu cân bằng chính xác khi gia công khuôn. Cách tiếp cận này phù hợp với các cửa hàng nơi khách hàng mong đợi độ chính xác ổn định, giảm công việc đánh bóng sau đó và chất lượng gia công ổn định từ lần sản xuất này sang lần sản xuất tiếp theo.

Các ứng dụng điển hình bao gồm:

• Độ chính xác molds
• Dập khuôn
• Linh kiện khuôn ép nhựa
• Bộ phận cơ khí có độ bền cao
• Gia công cacbua và thép cứng

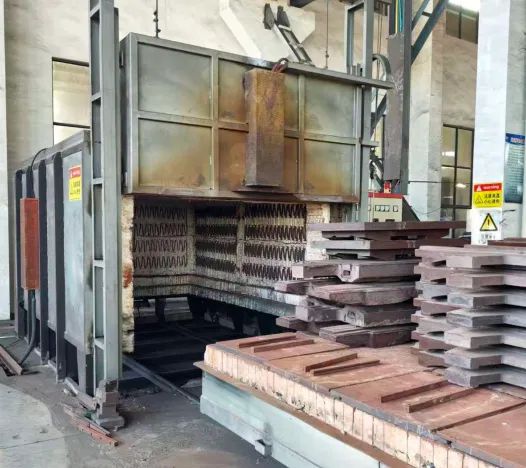

Thép tấm công cụ gia cường được dàn dựng sau khi xử lý nhiệt, loại vật liệu dây EDM tốc độ trung bình thường xuyên được sử dụng để hoàn thiện với dung sai đóng.

Dòng POOSN PSC Máy EDM dây tốc độ trung bình được thiết kế cho các xưởng cần chất lượng gia công cao hơn và hiệu suất lặp lại, ổn định trong môi trường sản xuất chính xác, mở rộng dòng sản phẩm tốc độ trung bình đã được nêu trong loạt bài so sánh trước đó trong bài viết này.

Bề mặt hoàn thiện trên máy EDM dây tốc độ trung bình không chỉ được cố định bằng máy; nó được định hình phần lớn bởi số lượng đường hoàn thiện được lập trình sau lần cắt thô ban đầu. Mỗi đường chuyền bổ sung sẽ loại bỏ một lớp vật liệu mỏng hơn ở mức năng lượng phóng điện thấp hơn, giúp làm phẳng dần thành rãnh cắt và thắt chặt dung sai có thể đạt được. Logic nhiều đường chuyền này là trọng tâm giải thích tại sao các nền tảng tốc độ trung bình được ưa chuộng cho các công việc khuôn và khuôn chính xác hơn là cắt tốc độ cao một lượt. Biểu đồ cột bên dưới minh họa, ở cấp độ khái niệm, độ nhám bề mặt thường có xu hướng giảm như thế nào khi các đường hoàn thiện bổ sung được thêm vào trong thiết lập EDM dây nhiều đường. Nó được trình bày dưới dạng mẫu minh họa phản ánh hành vi EDM nhiều lượt nói chung thay vì kết quả được đảm bảo cho bất kỳ máy, vật liệu hoặc đường kính dây cụ thể nào.

Xu hướng độ nhám bề mặt khái niệm qua các lần truyền liên tiếp trên thiết lập EDM dây nhiều lần (phạm vi tham chiếu chung, không phải thông số kỹ thuật cố định).

Đọc biểu đồ từ trái sang phải, thanh đầu tiên biểu thị đường cắt thô, ưu tiên tốc độ loại bỏ vật liệu hơn chất lượng bề mặt và thường để lại thành rãnh cắt tương đối thô. Thanh thứ hai phản ánh bước hoàn thiện đầu tiên, trong đó năng lượng phóng điện giảm và dây cắt một lớp da mỏng để sửa lỗi kích thước do vết cắt thô để lại. Thanh thứ ba và thứ tư thể hiện các bước hoàn thiện hoặc lướt qua bổ sung, mỗi thanh loại bỏ ít vật liệu hơn ở cài đặt xả dần dần nhẹ nhàng hơn, đó là lý do tại sao độ nhám bề mặt tiếp tục có xu hướng giảm xuống nhưng với những cải thiện nhỏ hơn ở mỗi bước. Mẫu này chính xác là lý do tại sao các xưởng sản xuất khuôn và khuôn chính xác nghiêng về cấu hình EDM dây tốc độ trung bình hỗ trợ tái sử dụng dây qua nhiều đường chuyền, thay vì thiết lập tốc độ cao một đường chuyền phù hợp hơn với các biên dạng hai chiều thô hơn. Sự đánh đổi là thời gian chu kỳ: mỗi lần hoàn thiện bổ sung sẽ cộng thêm số phút gia công, do đó, các cửa hàng thường ngừng thêm các lần gia công khi một bộ phận đạt đến dung sai và hoàn thiện cấp độ mà bản vẽ yêu cầu, thay vì luôn chạy số lần vượt qua tối đa có sẵn. Đường kính dây, tình trạng chất điện môi và vật liệu phôi đều ảnh hưởng chính xác đến vị trí tiếp đất của mỗi thanh, do đó, các giá trị hiển thị ở đây phải được đọc dưới dạng phạm vi tham chiếu chung thay vì thông số kỹ thuật cố định cho bất kỳ máy cụ thể nào. Vật liệu phôi dày hơn hoặc cứng hơn thường cần nhiều đường chuyền hơn để đạt được cùng cấp độ hoàn thiện so với phần mỏng hơn hoặc mềm hơn. Ví dụ, các cửa hàng sản xuất các bộ phận khuôn ép nhựa có dung sai đường phân khuôn chặt chẽ thường lập trình ba hoặc nhiều lần hoàn thiện, đặc biệt vì thời gian đánh bóng xuôi dòng rất tốn kém và việc hoàn thiện khi cắt tốt hơn giúp giảm lao động thủ công. Gia công thép cacbua và thép công cụ cứng tuân theo một logic tương tự, vì những vật liệu cứng hơn này có thể nhạy cảm hơn với năng lượng phóng điện và được hưởng lợi từ trình tự hoàn thiện nhẹ nhàng hơn, từ từ hơn. Các bộ phận cơ khí có dung sai cao dành cho các cụm lắp ráp có khớp khít cũng có xu hướng biện minh cho số lần vượt qua bổ sung, vì tính nhất quán về kích thước ở đó ảnh hưởng trực tiếp đến năng suất lắp ráp ở khâu tiếp theo. Cuối cùng, số lượng đường chuyền được lập trình trên máy EDM dây tốc độ trung bình là đòn bẩy thực tế mà người vận hành điều chỉnh theo từng công việc, cân bằng cấp độ hoàn thiện của một bộ phận theo thời gian chu kỳ mà lịch trình sản xuất cho phép.

Điểm mấu chốt: Công việc khuôn chính xác thường hướng đến máy EDM dây tốc độ trung bình và lập trình nhiều bước, không chỉ riêng máy, là thứ cuối cùng mang lại dung sai chặt chẽ và cấp độ hoàn thiện mà công việc này yêu cầu.

Hướng dẫn bảo trì để có độ tin cậy lâu dài của máy

Bảo trì nhất quán là điều cho phép máy cắt dây EDM giữ được độ chính xác định vị trong nhiều năm sản xuất thay vì chỉ những tháng đầu tiên xuất xưởng. Tình trạng chất lỏng điện môi đáng được quan tâm đặc biệt, vì chất lỏng bị ô nhiễm hoặc cạn kiệt ảnh hưởng trực tiếp đến độ ổn định phóng điện, chất lượng hoàn thiện bề mặt và tốc độ tiêu thụ dây. Các thanh dẫn dây và điểm tiếp xúc mòn dần do di chuyển dây liên tục, do đó, việc kiểm tra định kỳ sẽ phát hiện nhu cầu thay thế trước khi chúng xuất hiện do chất lượng cắt không nhất quán hoặc đứt dây bất ngờ. Đường ray bàn làm việc và vít bi cũng cần được làm sạch và bôi trơn thường xuyên, vì các mảnh vụn tích tụ ở những khu vực này là nguyên nhân phổ biến, có thể phòng ngừa được gây ra hiện tượng lệch độ chính xác dần dần.

Biểu đồ bên dưới phân tích thời gian bảo trì định kỳ thường dành cho máy EDM cắt dây, dựa trên thực tiễn chung của cửa hàng thay vì nghiên cứu theo thời gian cụ thể, để các cửa hàng có thể lập kế hoạch bảo trì xung quanh các khu vực thường cần chú ý nhất.

Phân bổ chung thời gian bảo trì định kỳ cho các loại nhiệm vụ chung (mẫu minh họa tại cửa hàng).

Dịch vụ bảo trì chất lỏng điện môi và bộ lọc luôn chiếm tỷ trọng lớn nhất trong việc bảo trì định kỳ, điều này phản ánh mức độ ảnh hưởng trực tiếp của độ sạch chất lỏng đến mỗi lần cắt mà máy thực hiện. Khi quá trình lọc bị bỏ qua, các hạt bị xói mòn sẽ tuần hoàn qua bể và có thể gây ra hiện tượng phóng điện không nhất quán, có thể thấy là bề mặt hoàn thiện không bằng phẳng hoặc dây bị đứt không rõ nguyên nhân trong khi thực hiện công việc. Kiểm tra dẫn hướng dây và độ căng đứng thứ hai vì các bộ phận này chịu mài mòn cơ học liên tục do di chuyển dây và ảnh hưởng trực tiếp đến độ chính xác định vị dọc theo đường cắt. Việc kiểm tra tiếp điểm điện và cấp dây rất quan trọng vì các tiếp điểm bị xuống cấp gây ra sự thay đổi điện trở có thể làm mất ổn định thời gian phóng điện, đặc biệt là khi chạy lâu hơn mà không cần giám sát. Việc làm sạch bệ và đường ray, mặc dù chia sẻ thời gian thông thường nhỏ hơn, nhưng có ảnh hưởng lâu dài đến độ chính xác của máy, vì các mảnh vụn tích tụ ở những khu vực này có xu hướng gây ra hiện tượng lệch vị trí chậm, khó chẩn đoán hơn là một lỗi rõ ràng. Kiểm tra phần mềm và hiệu chuẩn nằm trong danh sách và thường là loại nhanh nhất trong năm loại, nhưng việc bỏ qua chúng trong thời gian dài có thể khiến các lỗi bù nhỏ cộng dồn trong nhiều công việc. Các cửa hàng xây dựng lịch bảo trì xung quanh việc phân bổ chung này có xu hướng nắm bắt các vấn đề đang phát triển trước khi chúng làm gián đoạn sản xuất, thay vì chỉ phản ứng sau khi dây bị đứt hoặc bộ phận bị từ chối phát hiện có vấn đề. Điều đáng chú ý là thời gian thực tế dành cho mỗi danh mục sẽ khác nhau tùy theo môi trường cửa hàng, chất lượng nước, cường độ khối lượng công việc và số giờ máy chạy mỗi tuần. Một cửa hàng hoạt động sản xuất nhiều ca gần như liên tục thường sẽ cần bảo dưỡng chất lỏng điện môi và bộ lọc thường xuyên hơn so với mô hình chung được trình bày ở đây. Việc kết hợp nhật ký bảo trì được ghi lại với khoảng thời gian bảo dưỡng được đề xuất của nhà sản xuất sẽ mang lại cơ sở đáng tin cậy nhất cho việc lập kế hoạch, thay vì chỉ dựa vào một ngày theo lịch cố định. Kiểm tra độ chính xác của vị trí khi vận hành và định kỳ sau đó vẫn là một trong những cách trực tiếp nhất để xác nhận rằng độ mài mòn tích lũy chưa bắt đầu ảnh hưởng đến chất lượng bộ phận.

Điểm mấu chốt: Quản lý chất lỏng điện môi và kiểm tra dẫn hướng dây cùng nhau chiếm hơn một nửa sự chú ý bảo trì bộ phận ăn mòn EDM dây định kỳ và việc bỏ qua cả hai yếu tố này là nguyên nhân phổ biến gây ra thời gian ngừng hoạt động có thể tránh được.

Chọn nhà sản xuất máy cắt dây EDM đáng tin cậy

Khi đánh giá nhà sản xuất hoặc nhà cung cấp máy cắt dây EDM, các cửa hàng thường nhìn xa hơn bảng thông số kỹ thuật về cách máy được thiết kế, thử nghiệm và hỗ trợ sau khi mua. Ở đây, tính nhất quán trong quy trình sản xuất là vấn đề quan trọng, vì hai máy được chế tạo theo cùng thông số kỹ thuật danh nghĩa có thể hoạt động khác nhau tại hiện trường nếu độ chính xác định vị không được xác minh trên mỗi máy trước khi xuất xưởng. Một nhà sản xuất có khả năng nghiên cứu, phát triển và sản xuất nội bộ thường có vị trí tốt hơn để tinh chỉnh việc kiểm soát cấp dây, khớp nối đầu dẫn hướng và phần mềm điều khiển qua các thế hệ sản phẩm kế tiếp, thay vì dựa hoàn toàn vào hệ thống con của bên thứ ba.

Công ty TNHH Sản xuất Máy móc Thái Châu Tân Thành Dương là một ví dụ về nhà sản xuất được xây dựng dựa trên loại hình chuyên môn hóa tập trung này, với nhiều năm kinh nghiệm tập trung đặc biệt vào gia công phóng điện và thiết bị xử lý đặc biệt. Dòng sản phẩm của công ty bao gồm các danh mục được thảo luận trong suốt bài viết này: dòng PS-C và DK77-BC đáp ứng các nhu cầu cắt dây EDM tốc độ trung bình, dòng DK77-A và DK77-B đáp ứng các ứng dụng cắt dây tốc độ cao và dòng DK77-D được chế tạo cho công việc cắt dây côn lớn. Mỗi máy công cụ do công ty sản xuất đều trải qua quá trình kiểm tra độ chính xác định vị trước khi rời khỏi nhà máy, điều này phản ánh quan điểm rộng hơn của ngành được đưa ra trước đó trong bài viết này về lý do tại sao việc xác minh độ chính xác lại quan trọng đối với độ tin cậy lâu dài. Các sản phẩm của công ty được phân phối trên toàn quốc, với các mẫu chọn lọc tiếp cận khách hàng trên khắp Đông Nam Á, Tây Á, Châu Âu và Châu Mỹ, mang lại trải nghiệm hỗ trợ máy cắt dây EDM trên nhiều môi trường vận hành và ứng dụng bộ phận.

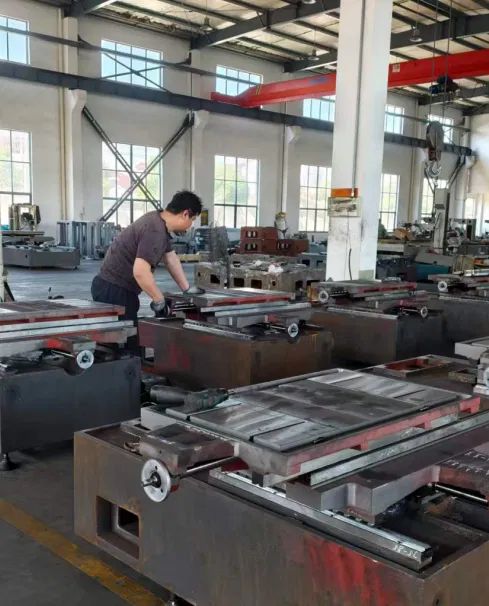

Giường máy được lắp đặt và kiểm tra trên sàn sản xuất trước khi lắp ráp lần cuối và kiểm tra độ chính xác.

Đối với các cửa hàng so sánh các nhà cung cấp, loại dòng sản phẩm tập trung này, bao gồm các danh mục tốc độ trung bình, tốc độ cao và côn lớn dưới một nhà sản xuất, có thể đơn giản hóa việc tìm nguồn cung ứng cho các cửa hàng mong muốn hỗn hợp bộ phận của họ phát triển theo thời gian. Nhà sản xuất máy mài dây EDM cũng có chức năng như nhà bán buôn hoặc nhà cung cấp cho nhà phân phối được hưởng lợi từ phản hồi trên cơ sở rộng hơn về các máy được lắp đặt, từ đó có thể cung cấp thông tin cho việc cải tiến sản phẩm đang diễn ra. Các cửa hàng đánh giá bất kỳ nhà cung cấp thiết bị EDM dây nào nên hỏi cụ thể về quy trình kiểm tra độ chính xác định vị, vì bước kiểm soát chất lượng duy nhất này có ảnh hưởng rất lớn đến mức độ ổn định của máy khi nó đến xưởng sản xuất.

Cách chọn máy EDM dây phù hợp cho ứng dụng của bạn Việc chọn máy EDM dây phù hợp không chỉ phụ thuộc vào tốc độ cắt hay giá máy. Cấu hình lý tưởng phải phù hợp với vật liệu phôi, độ chính xác cần thiết, hình dạng bộ phận, khối lượng sản xuất và mục tiêu sản xuất dài hạn. Các ngành và ứng dụng khác nhau yêu cầu các giải pháp Wire EDM khác nhau, đó là lý do tại sao việc hiểu rõ sự khác biệt giữa các dòng máy là điều cần thiết trước khi đưa ra quyết định mua hàng. Đối với Sản xuất Khuôn mẫu Chính xác: Chọn EDM dây tốc độ trung bình Đối với các nhà sản xuất khuôn mẫu sản xuất các hạt dao, đột dập, khuôn dập và các bộ phận gia công phức tạp có độ chính xác cao, máy EDM dây tốc độ trung bình thường là lựa chọn ưu tiên. Máy EDM dây tốc độ trung bình sử dụng nhiều đường cắt để cân bằng hiệu quả gia công với độ bóng bề mặt và độ chính xác kích thước tuyệt vời. Chúng phù hợp cho các ứng dụng mà khách hàng yêu cầu độ chính xác ổn định, giảm công việc đánh bóng và chất lượng gia công ổn định. Các ứng dụng điển hình bao gồm: · Khuôn chính xác · Khuôn dập · Linh kiện khuôn ép nhựa · Bộ phận cơ khí có độ bền cao · Gia công cacbua và thép cứng Máy EDM dây tốc độ trung bình dòng POOSN PSC được thiết kế cho những khách hàng cần chất lượng gia công cao hơn và hiệu suất ổn định trong môi trường sản xuất chính xác.
